Hinzufügen / Entfernen

Inlcusion	Tamper Taster 3x in 1,5 Sekunden drücken
Exclusion Nach Exclusion automatisch im Modus Inclusion.	Tamper Taster 3x in 1,5 Sekunden drücken
Reset Nach Reset automatisch im Modus Inclusion.	AN/Aus Taster 4x in 1,5 Sekunden drücken. Beim vierten mal gedrückt halten bis die LED ausgeht (3 Sekunden). Den Taster innerhalb von 2 Sekunden loslassen.

LED-Anzeige

LED Leuchtet lange (1 Sekunde) bei Öffnen / Schließen	Test-Modus
LED Leuchtet kurz beim Öffnen / Schließen	Batterie leer

In Home Assistant

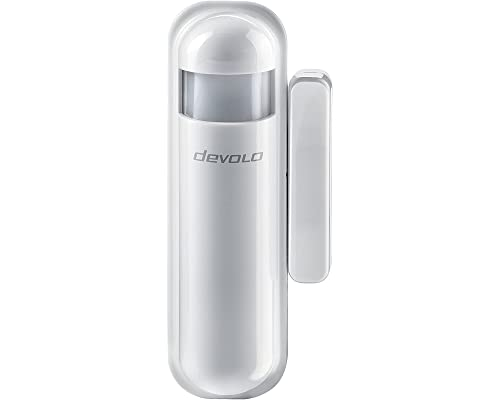

Der Tür- /Fensterkontakt stellt über zwavejs-ui folgende Entitäten in Home Assistant bereit.

Sensoren

Tür / Fenster*	offen / geschlossen
Temperatur	° C
Helligkeit	%
Tamper	sicher / unsicher

*Standardmäßig bei Verwendung von zwave-js deaktiviert: Muss zum jeweiligen Gerät unter Sensoren aktiviert werden.

Links

• Handbuch bei zwave.eu

Taster am Gerät

Hinzufügen / Entfernen

Inlcusion	Netzteil einstecken. Bestätigungs-Taster 3x in 1,5 Sekunden drücken
Exclusion	Alarm vorher deaktivieren. Bestätigungs-Taster 3x in 1,5 Sekunden drücken
Reset Deaktiviert auch den Alarm.	Alarm vorher deaktivieren. Bestätigungs-Taster 4x in 1,5 Sekunden drücken. Beim vierten mal gedrückt halten bis die LED ausgeht (3 Sekunden). Den Bestätigungs-Taster innerhalb von 2 Sekunden loslassen.
Ausschalten	Bestätigungs-Taster gedrückt halten Demontage-Taster 3x in 1,5 Sekunden drücken. Bestätigungs-Taster los lassen
Einschalten	Netzteil anschließen

Alarm Auslösen

Wird der Demontage-Taster 5 Sekunden lang gedrückt geht das Gerät davon aus, dass es montiert ist und wird scharf gestellt.

Wird der Taster nun los gelassen, oder der Montage-Rahmen bewegt, wird der Alarm ausgelöst.

Ausgelösten Alarm Deaktivieren

Wurde der Alarm ausgelöst, wird dieser nach 3 Minuten automatisch deaktiviert.

Der Alarm lässt sich auch durch Zurücksetzen der Sirene deaktivieren.

In Home Assistant

Abspielen von Tönen aus einem Script

Im folgenden Script wird ein Türgong abgespielt.

Dazu wird die Sirene auf laut geschaltet, der Ton abgespielt und die Sirene wieder auf stumm geschaltet.

alias: Devolo Türklingeln
sequence:
  - type: turn_off
    device_id: 8bef379aee3f0e402e7488355017d71c
    entity_id: ed7a15f61b807a9ddfc84571e465d0e1
    domain: switch
  - data:
      command_class: "113"
      method_name: sendReport
      parameters:
        - notificationType: 6
          notificationEvent: 22
    target:
      device_id: 8bef379aee3f0e402e7488355017d71c
    action: zwave_js.invoke_cc_api
  - type: turn_on
    device_id: 8bef379aee3f0e402e7488355017d71c
    entity_id: ed7a15f61b807a9ddfc84571e465d0e1
    domain: switch
icon: mdi:alarm-light
description: ""


Folgende Töne stehen zur Verfügung. Im Script sind die Werte in dezimaler Notation angegeben, in der Tabelle wird die hexadezimale Notation verwendet.

Notification ID	Notification			Sound
0x01	Rauchalarm	0x01 – 0xff		Feuersirene
0x06 = 16	Zugangskontrolle	0x16 = 22	Fenster / Tür offen	Türgong
0x06	Zugangskontrolle	0x03	Sperren	Scharfschalten (2x)
0x06	Zugangskontrolle	0x04	Entsprerren	Entschärfen (1x)
0x07	Heimsicherheit	0x01 – 0xff		Notfall
0x0A	Notfall-Alarm	0x01	Polizei	Polizeisirene
0x0A	Notfall-Alarm	0x02	Feuerwehr	Feueralarm
0x0A	Notfall-Alarm	0x03	Krankenhaus	Krankenwagen
0x0A	Notfall-Alarm	0xfe	Notification	Stiller Alarm (nur LED)

Hinzufügen / Entfernen

Inlcusion	Kurz LED-Taste drücken
Exclusion	Nach-oben-Taster, nach-unten-Taster und LED-Taster für 5 Sekunden gedrückt halten.
Reset	Eine Batterie herausnehmen, während dem erneuten Einlegen den LED-Taster gedrückt halten bis die LED rot leuchtet.

Anzeige

Temperatur ohne Thermometer-Symbol	Zieltempeatur
Temperatur mit Thermometer-Symbol	Raumtemperatur
Antenne blinkt Schnell & LED Rot	Inclusion / Exclusion läuft
Antenne blinkt Schnel & LED Grün	Inclusion / Exclusion fehlgeschlagen
Antenne blinkt	Keine Rückmeldung vom Controller
Batterie & LED blinkt rot (150 Sek)	Batterie niedrig
Batterie & LED blinkt rot (30 Sek)	Batterie kritisch
Schloss	Tastensperre

In Home Assistant

Das Raumthermostat stellt über zwavejs-ui folgende Entitäten in Home Assistant bereit.

Steuerelemente

Thermostat Setpoint Heating	° C
Thermostat Setpoint Cooling	° C
Thermostat Setpoint Auto	° C

Sensoren

Temperatur

° C

Ergeignisse

Scene Switch

wenn gedrückt

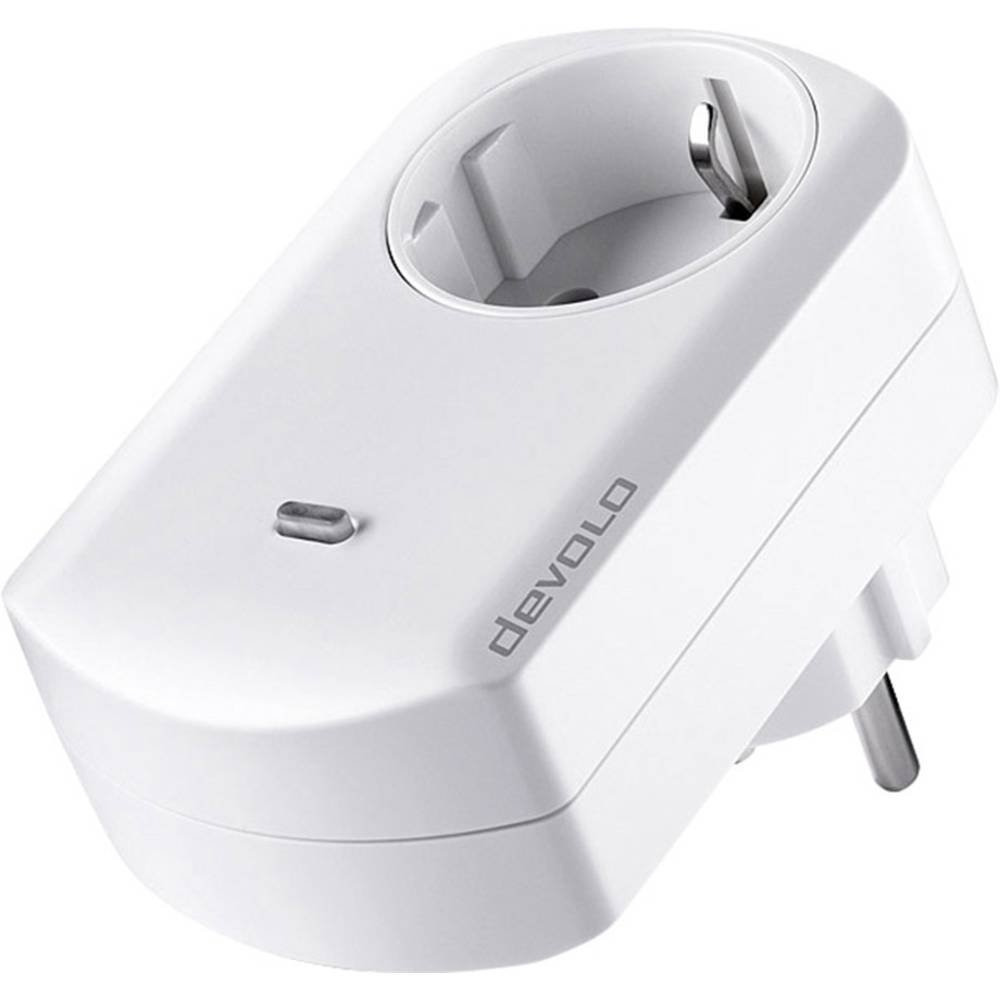

Hinzufügen / Entfernen

Inlcusion	AN/Aus Taster 3x in 2 Sekunden drücken
Exclusion Nach Exclusion automatisch im Modus Inclusion.	AN/Aus Taster 3x in 2 Sekunden drücken
Reset Nach Reset automatisch im Modus Inclusion.	AN/Aus Taster 3x in 2 Sekunden drücken Innerhalb von 1 Sekunde: AN/Aus Taster drücken und für 5 Sekunden halten
Überlast-Sicherung zurücksetzen	Für 10 Sekunden vom Strom trennen

LED-Anzeige

LED AN / Aus	Betriebszustand der Steckdose
LED blinkt langsam (2 Sek.)	Keine Node ID (Inkusion fehlgeschlagen)
LED blinkt schnell (0,5 Sek.)	Lern-Modus (Inklusion, Exclusion läuft)

In Home Assistant

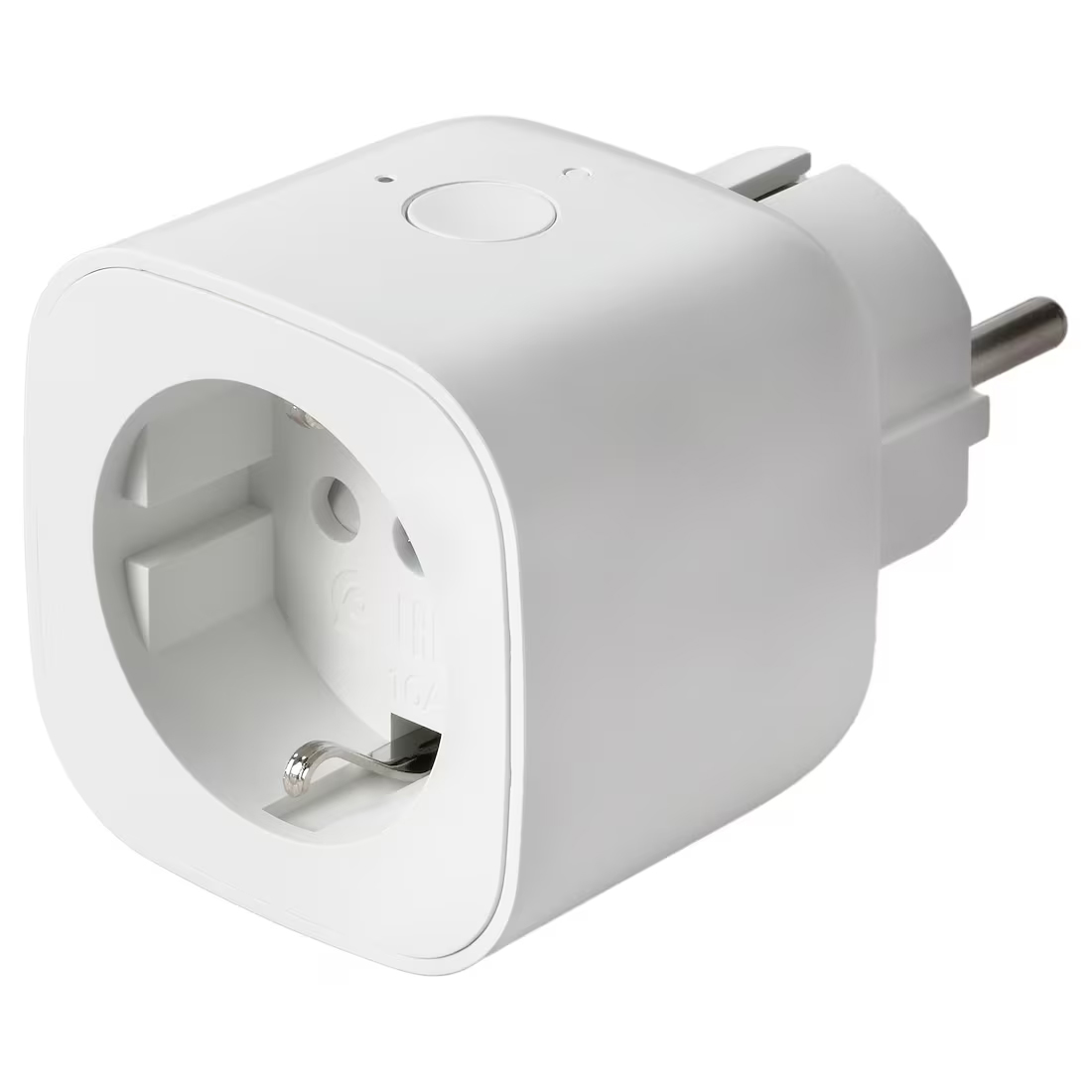

Die Steckdose stellt über zwavejs-ui folgende Entitäten in Home Assistant bereit.

Steuerelemente

Schalter

An / Aus

Schaltet die Steckdose an oder aus

Sensoren

Schalter	An / Aus
Stromstärke	A
Ernergie	kWh	akkumulierte Leistung
Leistungsfaktor
Spannung	V
Leistung	W	Wirkleistung
Alarm Level	0xFF bei Überlast
Alarm Type	0x08 bei Überlast

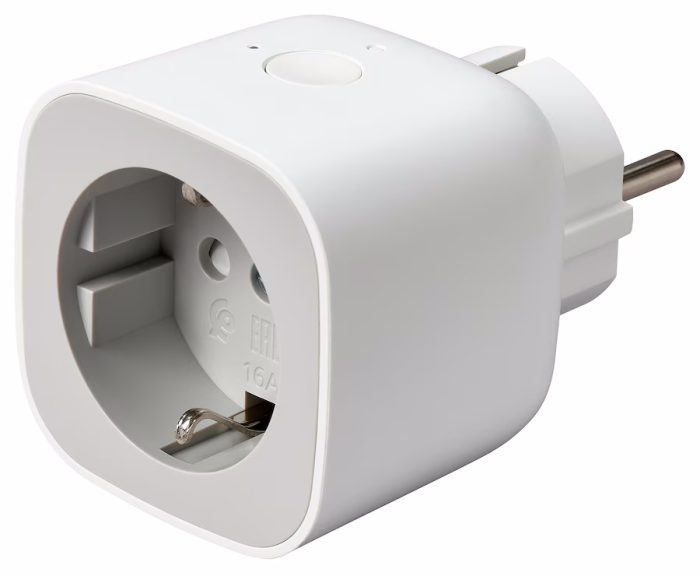

Hinzufügen / Entfernen

Inlcusion	AN/Aus Taster 3x in 1,2 Sekunden drücken
Exclusion Nach Exclusion automatisch im Modus Inclusion.	AN/Aus Taster 3x in 1,2 Sekunden drücken
Reset Nach Reset automatisch im Modus Inclusion.	AN/Aus Taster 10 Sekunden gedrückt halten.
Überlast-Sicherung zurücksetzen	Für 10 Sekunden vom Strom trennen

LED-Anzeige

LED AN / Aus	Betriebszustand der Steckdose
Weiße LED blinkt	Inklusion, Exclusion läuft
Rote LED blinkt	Inklusion, Exclusion fehlgeschlagen
Rote LED leuchtet	Überlast-Warnung (11,7 A) ausgelöst
Rote LED blinkt schnell	Überlast-Sicherung (13 A) ausgelöst

In Home-Assistant

Die Steckdose stellt über zwavejs-ui folgende Entitäten in Home Assistant bereit.

Steuerelemente

Schalter

An / Aus

Schaltet die Steckdose an oder aus

Sensoren

Stromstärke	A
Scheinbare Energie:	KVah	akkumulierte Scheinleistung (kVA)
Blindleistung	kVar
Blindenergie	kVarh	akkumulierte Blindleistung
Ernergie	kWh	akkumulierte Leistung
Leistungsfaktor		Effizienz der Stromnutzung
Pulse Count		Impulszähler
Spannung	V
Leistung	W	Wirkleistung
Alarm Level	0xFF bei Überlast
Alarm Type	0x08 bei Überlast

Links

• Einstellungen im Z-Wave JS Config DB Browser
